1.1191 | C45E +QW +T Gehärtet und angelassen (Abschreckmittel: Wasser)
| Numerische Bezeichnung | 1.1191 |
|---|---|
| Chemische Bezeichnung | C45E |
| Zustand | +QW +T Gehärtet und angelassen (Abschreckmittel: Wasser) |
| Ätzung | 3% Nital |
Dieser untereutektoide Stahl (Stangenmaterial mit ⌀ = 20 mm) mit 0,43 % Kohlenstoff (gemessen mit OES) wurde 30 min bei 850 °C austenitisiert, in Wasser abgeschreckt und anschließend bei 250 °C 2 Stunden lang angelassen.

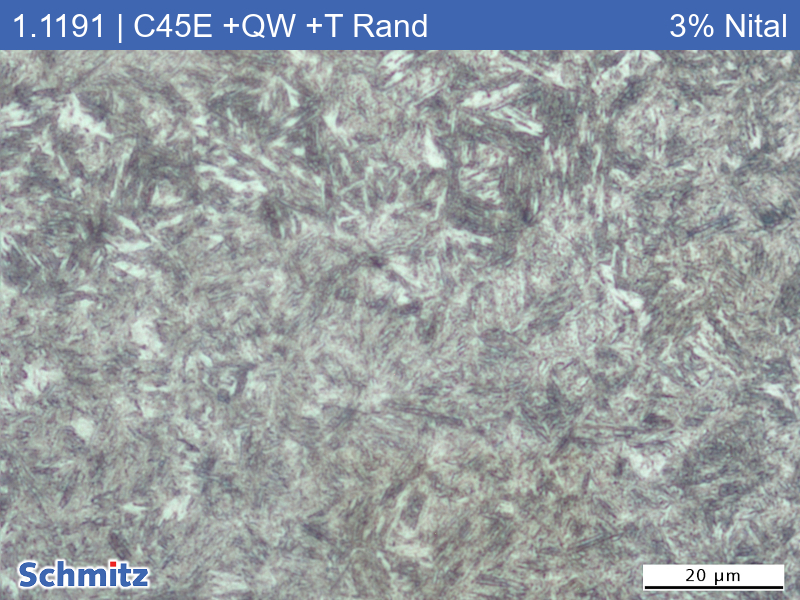

Beim C45E handelt es sich um einen Schalenhärter. Am Rand ist das Gefüge vollständig martensitisch, da dort die kritische Abkühlgeschwindigkeit erreicht wurde. Aufgrund der abnehmenden Abschreckwirkung mit zunehmenden Randabstand, beginnt ab ca. 1 mm Tiefe die Bildung von feinststreifigem Perlit (ehemals Troostit) in der martensitischen Matrix. Bei 2 mm Randabstand liegt zusätzlich Ferrit auf den Korngrenzen vor, teilweise in Widmannstättenscher Anordnung.
Die Härte liegt am Rand der Probe bei ca. 560 HV5, fängt bei etwa 2 mm Randabstand an, merklich abzunehmen und sinkt dann zum Kern hin immer weiter bis zu einer mittleren Kernhärte von 291 HV5.
