1.1269 | C85S +QW +T Ehemalige Austenitkorngrenzen

Numerische Bezeichnung	1.1269
Chemische Bezeichnung	C85S
Zustand	+QW +T Ehemalige Austenitkorngrenzen
Ätzung	PAG HT

Dieser übereutektoide Stahl (Blechmaterial mit Querschnitt = 3 x 20 mm) mit 0,82 % Kohlenstoff (gemessen mit OES; Soll: 0,8 – 0,9 %) wurde 30 min bei 810 °C austenitisiert, in Wasser abgeschreckt und anschließend bei 250 °C 2 Stunden lang angelassen.

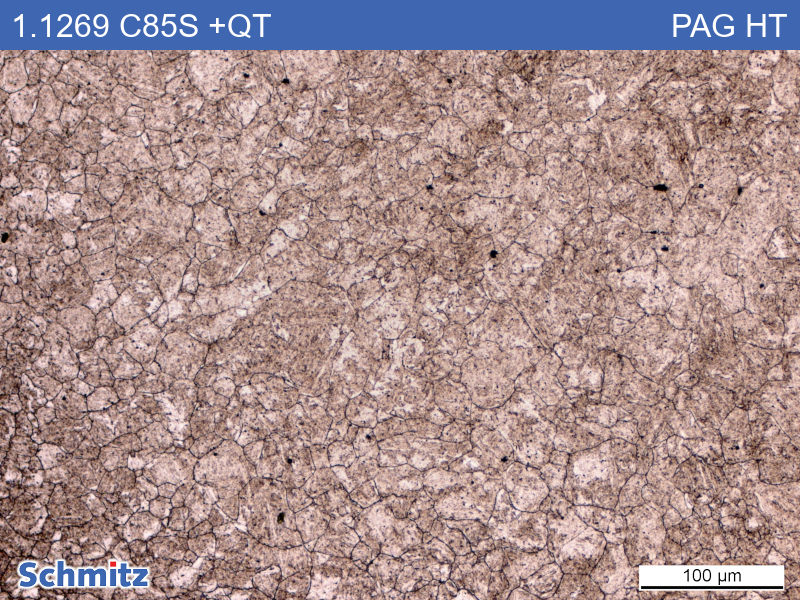

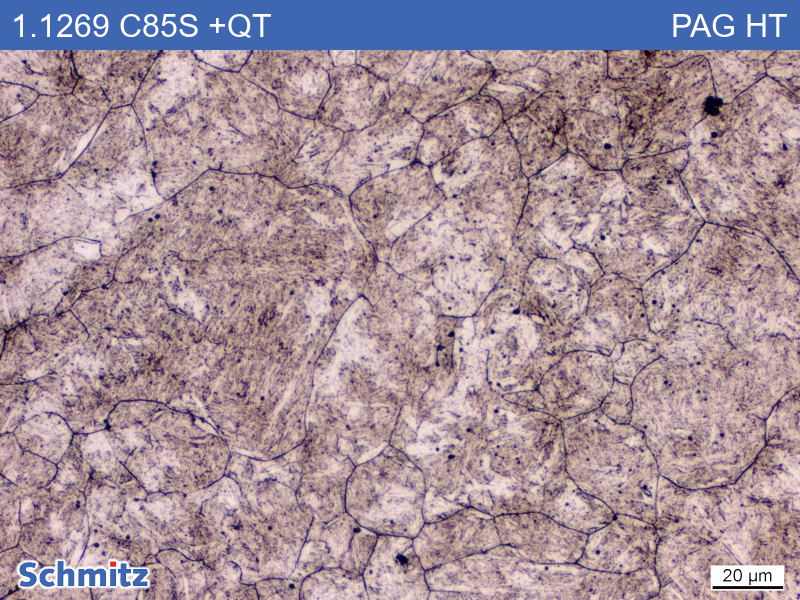

Der unlegierte und niedrig angelassene Stahl wurde mittels „PAG HT“ erfolgreich auf ehemalige Austenitkorngrenzen angeätzt.
Der Kupferniederschlag wird auf einer stehenden, nassen OPS-Scheibe (ChemTec) abpoliert. Je nach Legierung ist 25%iges Ammoniak und ein Wattebausch zum Entfernen des Kupferniederschlags erforderlich.

Parameter:
