1.7220 | 34CrMo4 +Q
| Numerische Bezeichnung | 1.7220 |
|---|---|
| Chemische Bezeichnung | 34CrMo4 |
| Zustand | +Q (nur gehärtet, nicht angelassen) |
| Ätzung | 3% Nital |
Dieser Chrom- und borlegierte Schraubenwerkstoff 34CrMo4 liegt in folgenden Wärmebehandlungszuständen bzw. Festigkeitsklassen vor:
- [557 HV 1] gehärtet, nicht angelassen (tetragonaler Martensit)
- [407 HV 1] Festigkeitsklasse 12.9 (niedrigste Anlasstemperatur)
1. Zahl x 100 = Rm
1. x 2. Zahl x 10 = Rp0,2.

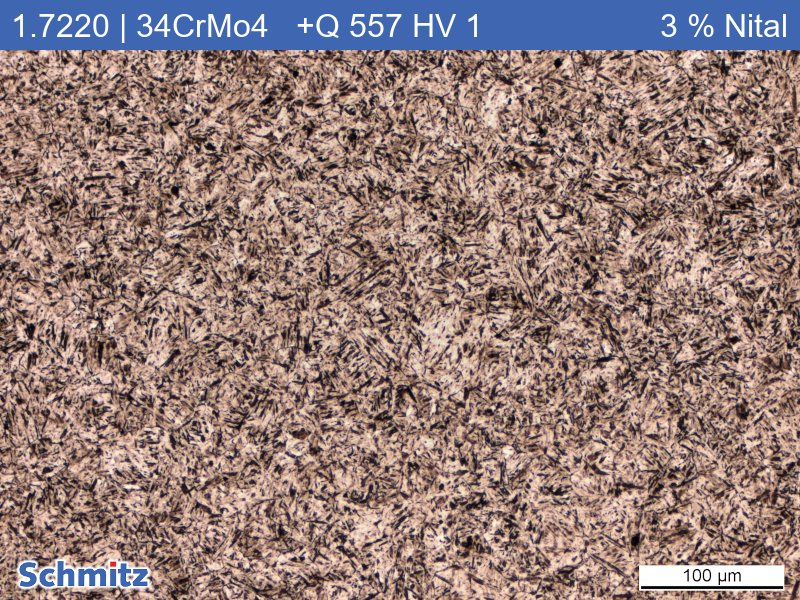

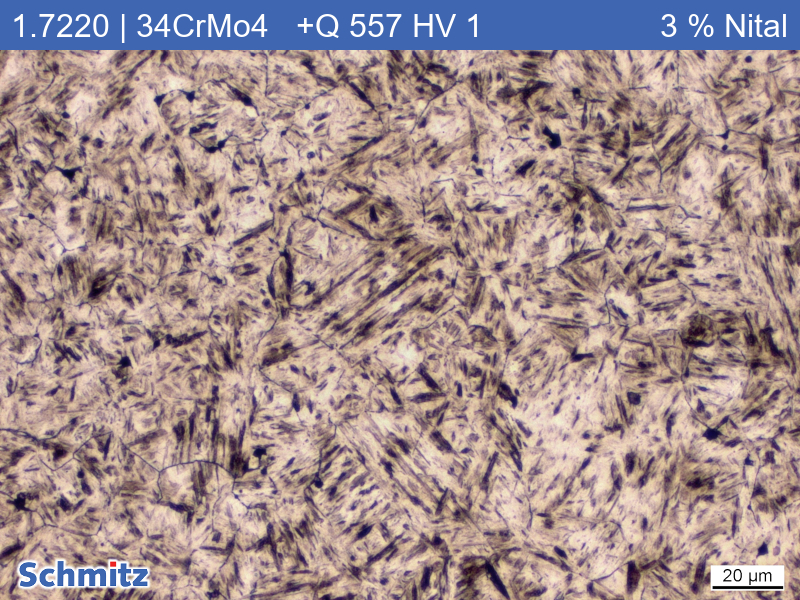

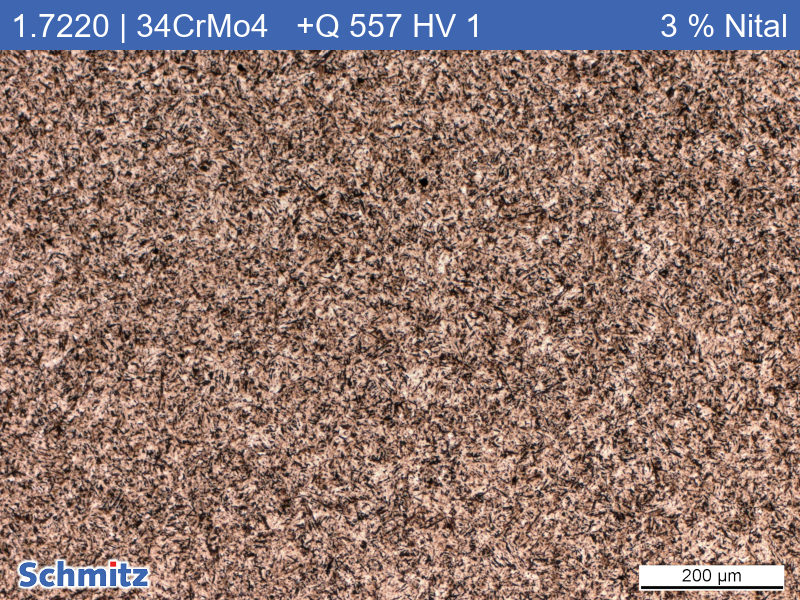

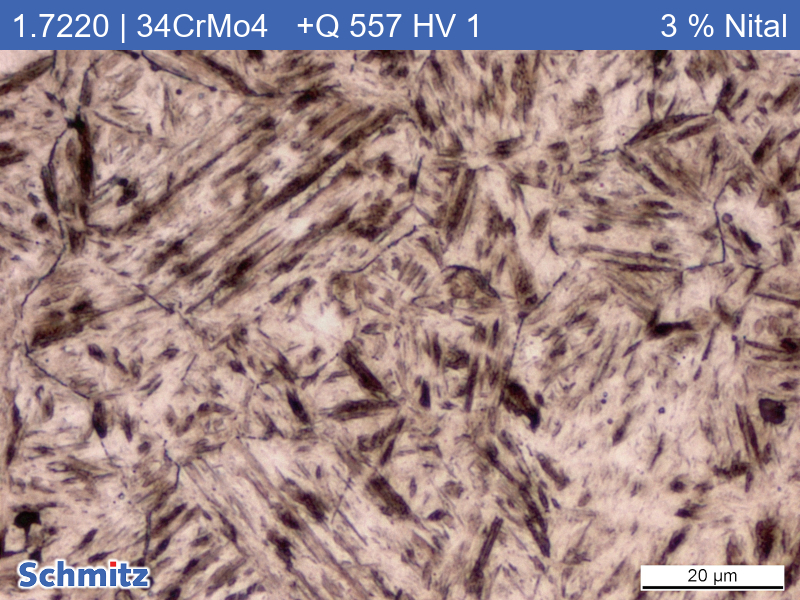

Im rein gehärteten Zustand besteht das Gefüge aus tetragonalem Martensit. Einen schönen Vergleich der Nadelstruktur sehen Sie, wenn Sie den tetragonalen Martensit mit der Festigkeitsklasse 12.9 gegenüber stellen.
Die Festigkeitsklasse wird über die Höhe der Anlasstemperatur eingestellt. Je höher diese ist, desto niedriger sind die Festigkeitskennwerte. In den Aufnahmen bei 1000-facher optischer Vergrößerung sind noch keine Epsilonkarbide auszumachen.
