Astaloy A einsatzgehaertet
| Chemische Bezeichnung | Astaloy A |
|---|---|
| Zustand | einsatzgehaertet |
| Ätzung | 3% Nital |
Die Probe aus Astaloy A (0,23% C; 0,2% Mn; 0,55% Mo, 1,9% Ni) wurde vermutlich geHIPt (heißisostatisches Pressen | Hot Isostatic Pressing) und dann einsatzgehärtet. Im Kern wird dabei nur eine Härte von 230 HV 0,5 erreicht.

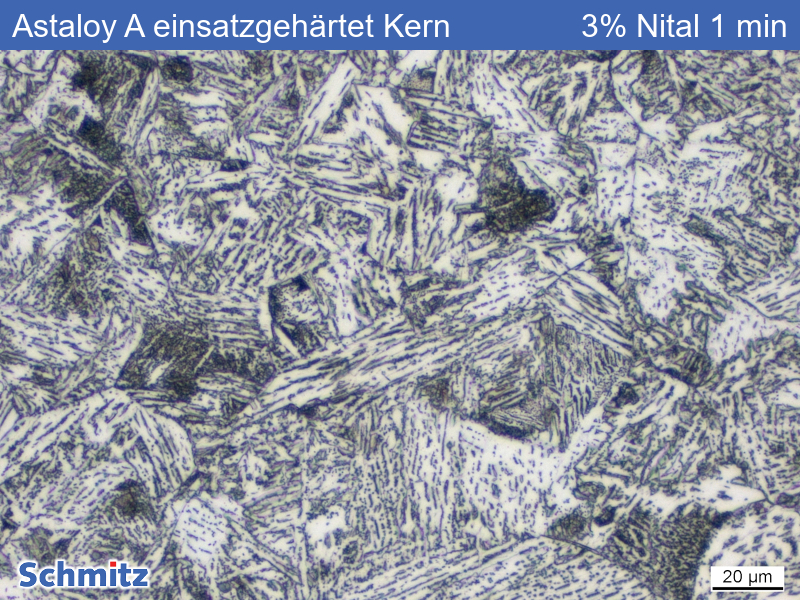

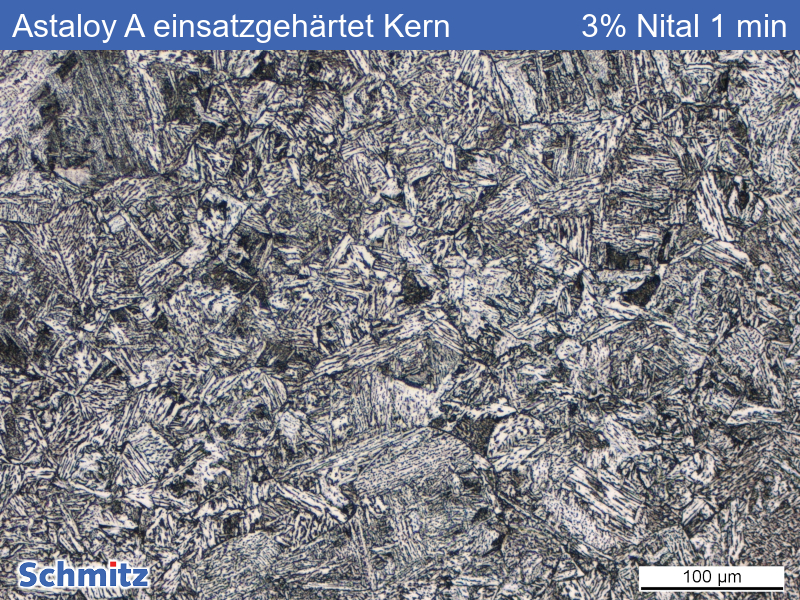

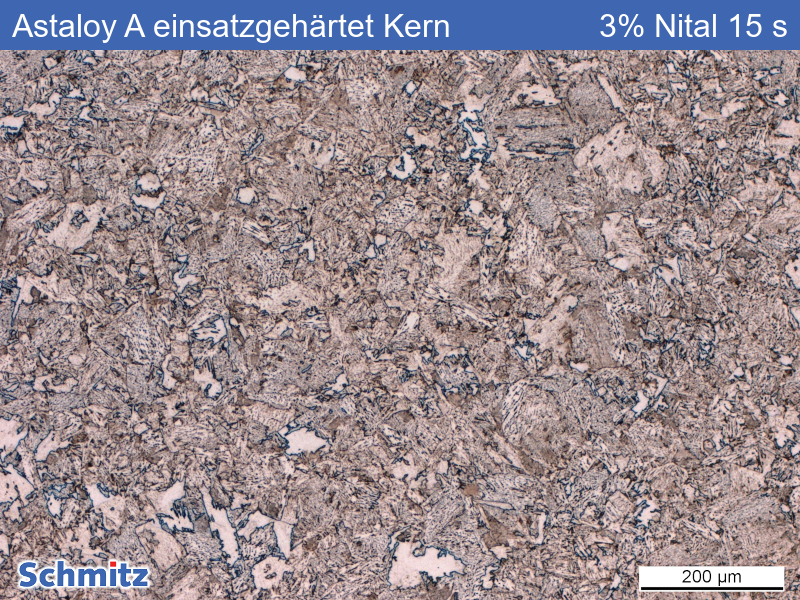

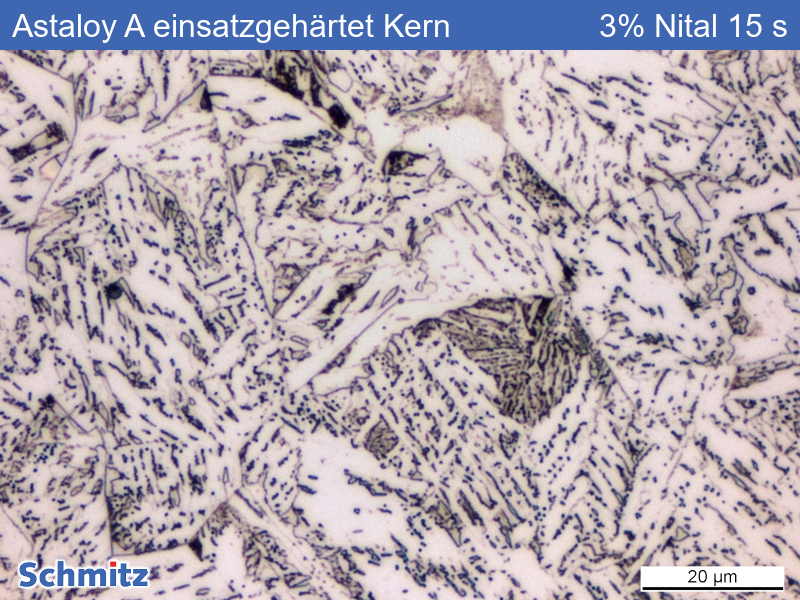

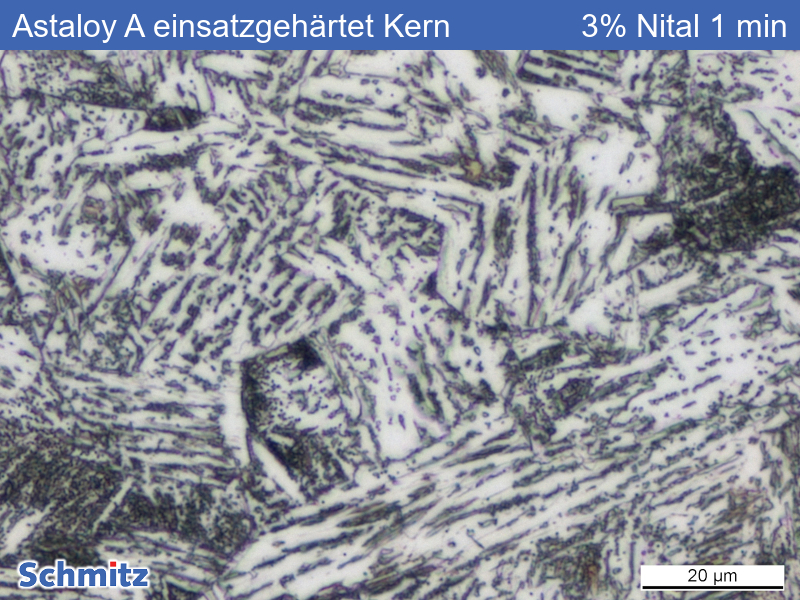

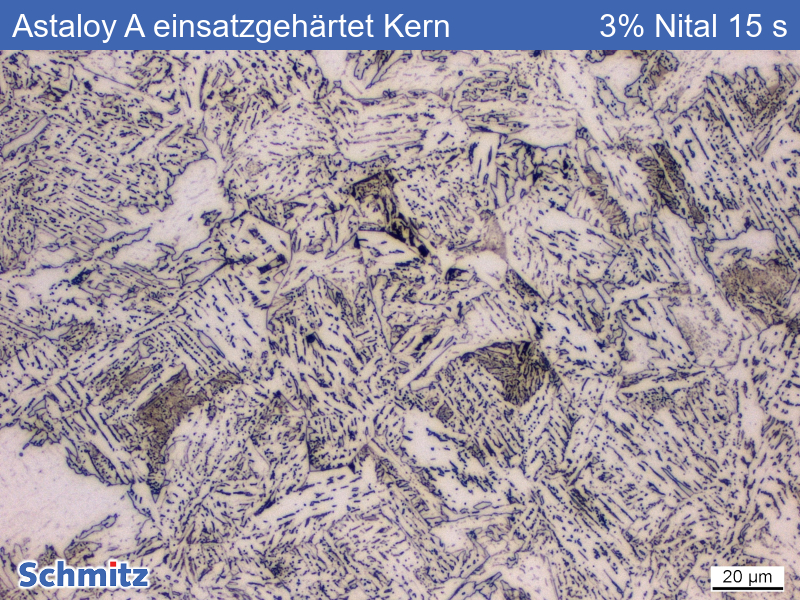

Das Kerngefüge besteht aus oberem Bainit im Übergang zwischen nadelig und körnig. Die hellen Körner sind kein Ferrit, sondern nur schwächer angeätzt, wie sich nach längerer Ätzdauer zeigt.

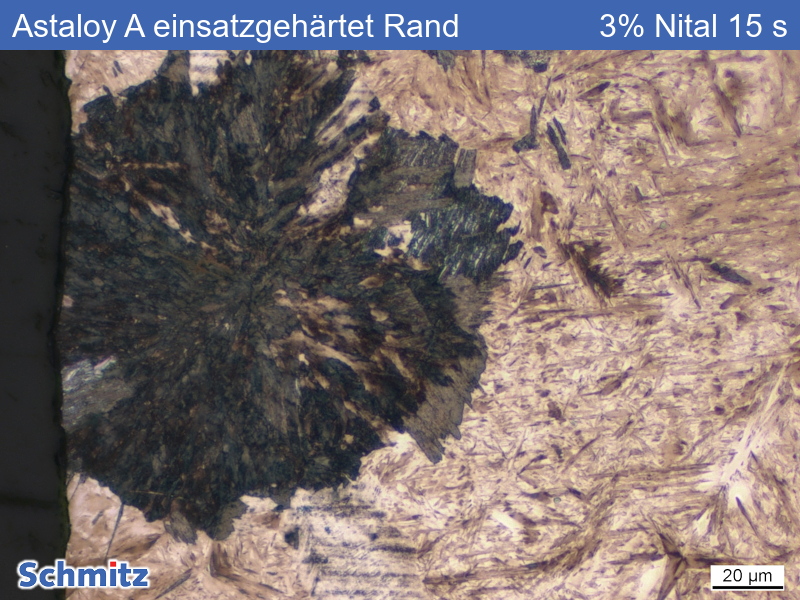

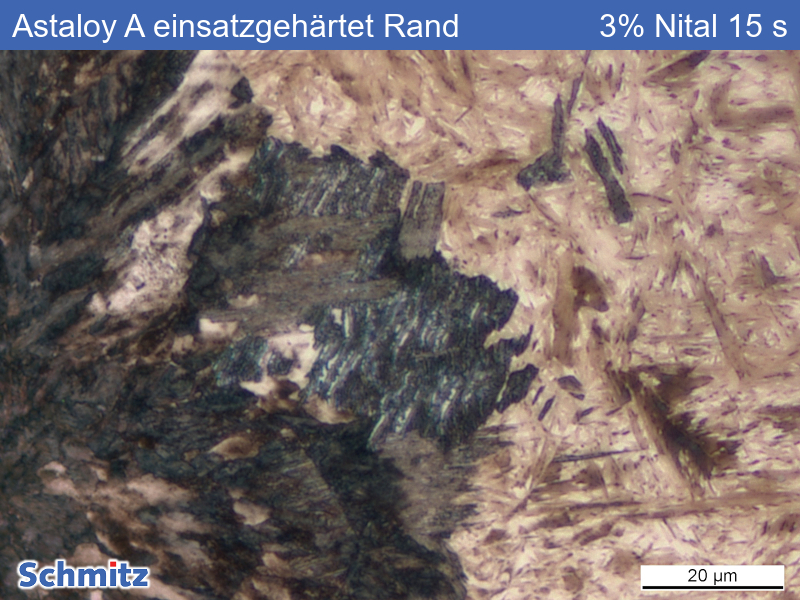

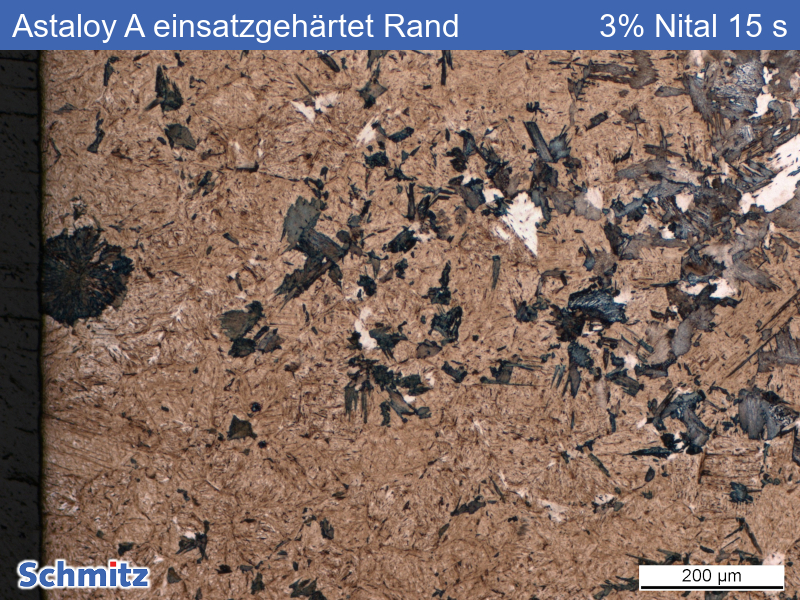

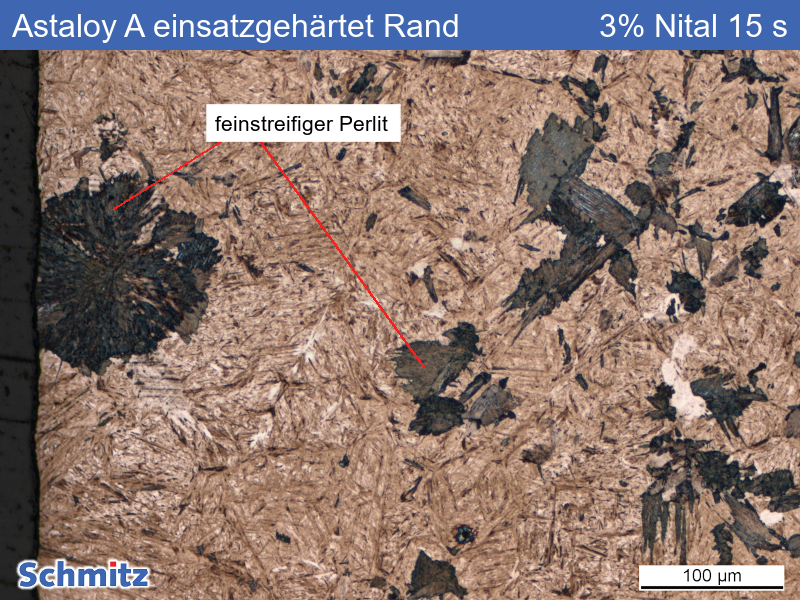

In der einsatzgehärteten Randzone findet sich neben Martensit und Restaustenit (weiß im Untergrund) auch ein beträchtlicher Anteil von feinststreifigem Perlit (früher: Troostit). Letzterer bildet sich aufgrund zu langsamer Abkühlung.
Im vorliegenden Sinterbauteil reichte aufgrund ungleichmäßiger Verteilung der Legierungselemente die gewählte Abschreckgeschwindigkeit nicht für jedes Korn aus.
