Zurück (Cu-Basis)

CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 10
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 1
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 2
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 3
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 4
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 5
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 6
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 7
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 8
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 9
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 10
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 11
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 12
CW713R | CuZn37Mn3Al2PbSi β-Gefüge - 13

CW713R | CuZn37Mn3Al2PbSi β-Gefüge

Numerische BezeichnungCW713R
Chemische BezeichnungCuZn37Mn3Al2PbSi
Zustandβ-Gefüge
ÄtzungMessingätzmittel

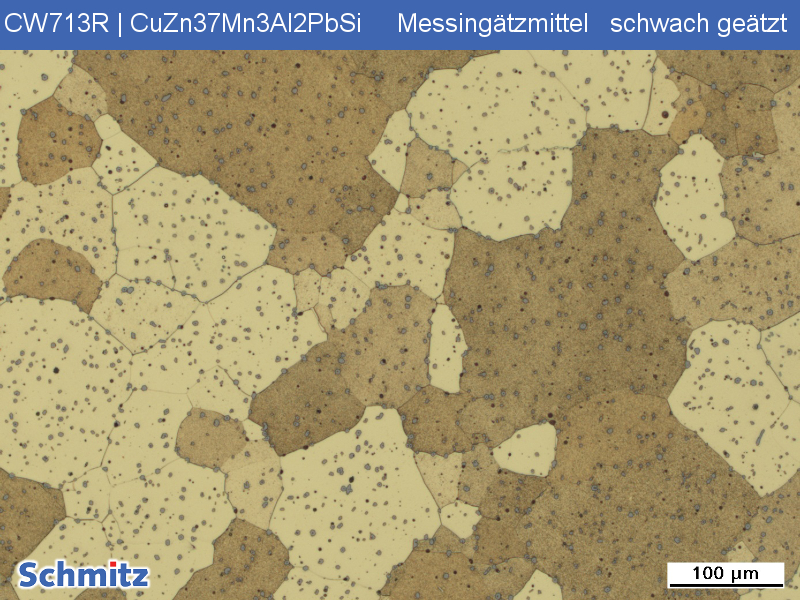

Diese verschleißbeständige CuZn-Legierung weist untypischerweise ein reines β-Gefüge auf. Auch nach einer Überätzung wurden keine Zwillinge (α-Phase) sichtbar. Es liegt reine β-Phase vor. Lokal ist auf Korngrenzenzwickeln andeutungsweise die α-Phase zu erkennen. Die Härte beträgt 165HB. Die hohe Verschleißbeständigkeit wird durch die intermetallische Phase Mn5Si3 erzielt.

Cu-Basis

Kategorie anzeigen
