Titan Grade 5 | Ti6Al4V | R56400 erodiert
| Numerische Bezeichnung | Titan Grade 5 |
|---|---|
| Chemische Bezeichnung | Ti6Al4V |
| Zustand | erodiert |
| Ätzung | Kroll |

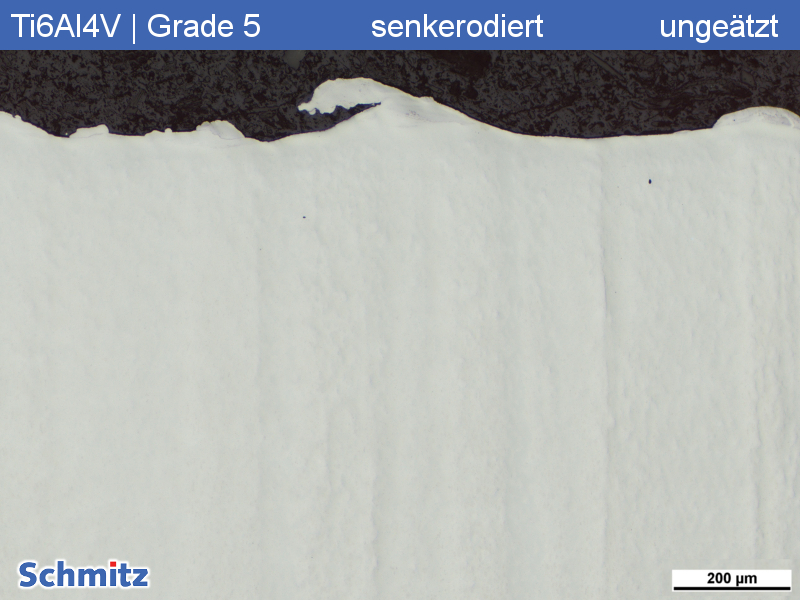

Die Aufnahmen zeigen die Ausbildung der Randzone eines senk-bzw. drahterodierten Bauteils (Bilder 1-6 bzw. 7-12). Im ungeätzten Zustand ist keine Oxidhaut zu erkennen. Im geätzten Zustand gibt es einen dunkel angeätzten Bereich. Hierbei müsste es sich um β-Phase handeln. Der helle unangeätzte Saum ist kein Alpha case sondern eine reine α-Phase.
