1.1121 | C10E +QW +T Gehärtet und angelassen (Abschreckmittel: Wasser)

Dieser untereutektoide Stahl (Stangenmaterial mit Querschnitt = 10 x 10 mm) mit 0,06 % Kohlenstoff (gemessen mit OES; Soll: 0,07 – 0,13 %) wurde 30 min bei 950 °C austenitisiert, in Wasser abgeschreckt und anschließend bei 250 °C 2 Stunden lang angelassen.

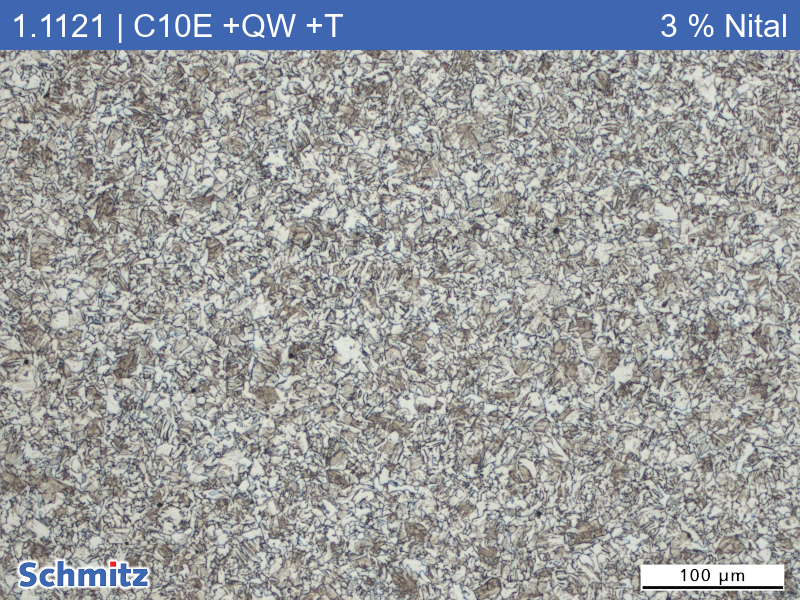

Das Gefüge besteht aus Bainit mit einzelnen Ferrit- und Martensit-Körnern. Aufgrund des zu geringen Kohlenstoffgehaltes konnte sich kein vollständig martensitisches Gefüge ausbilden.

Zustand:

• 950 °C / 30 min – 250 °C / 2h / Luft
• Kernhärte 193 HV0,5
