1.7225 | 42CrMo4 +QT fehlerhaft
| Numerische Bezeichnung | 1.7225 |
|---|---|
| Chemische Bezeichnung | 42CrMo4 |
| Zustand | +QT fehlerhaft |
| Ätzung | 3% Nital |

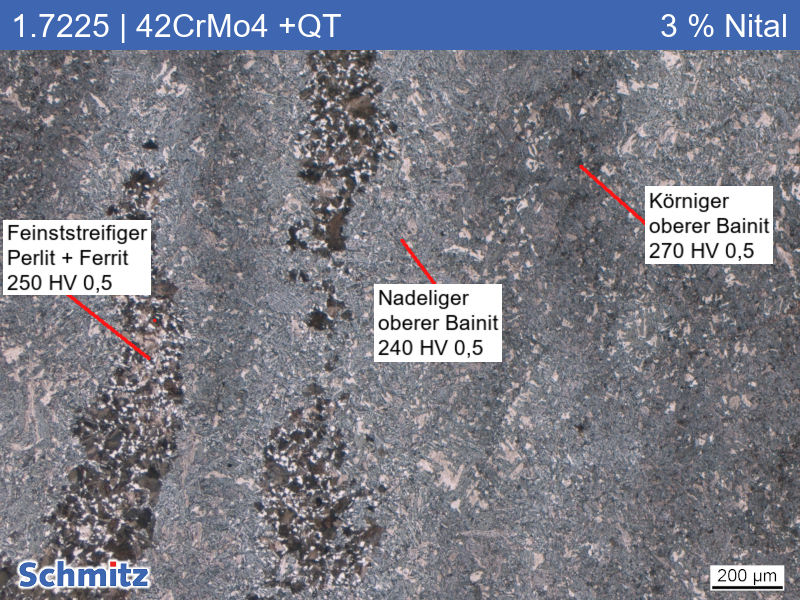

Das sehr dickwandige vergütete Schmiedeteil weist starke Seigerungszeilen auf.
Zu Zonen mit eher nadeligem oder eher körnigem oberen Bainit gesellen sich mit steigender Entfernung zur Oberfläche noch feinststreifiger Perlit und Ferrit. Feinststreifiger Perlit (früher als „Troostit“ bezeichnet) entsteht in ehemaligen Perlitzeilen, wenn die Abkühlgeschwindigkeit zu gering ist. Die Zugfestigkeit beträgt 820 MPa, die Härte 245 HBW 2,5/187,5.
Mikrohärte:

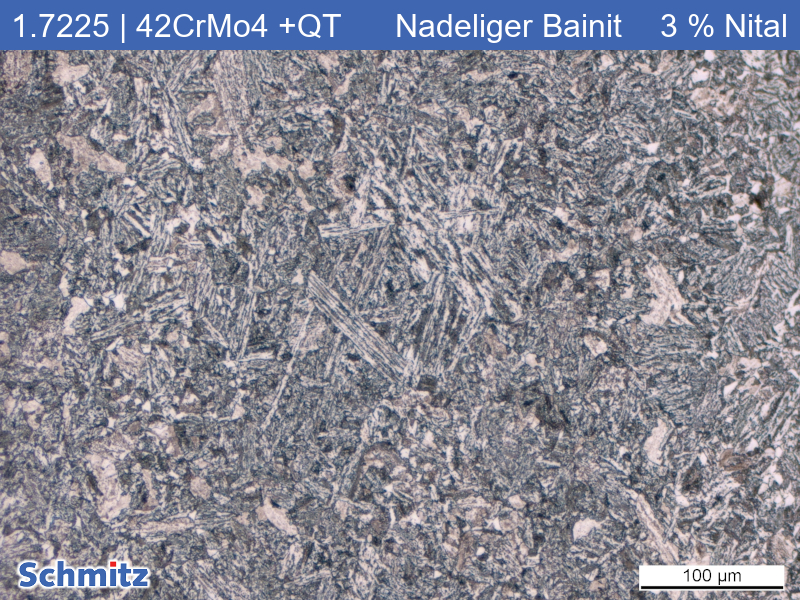

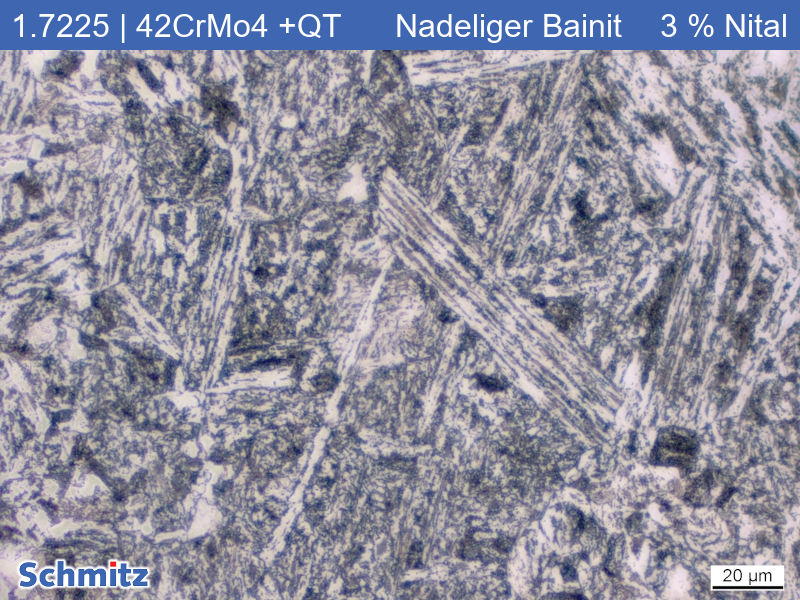

- nadeliger oberer Bainit (hell): 239 +- 7 HV 0,5

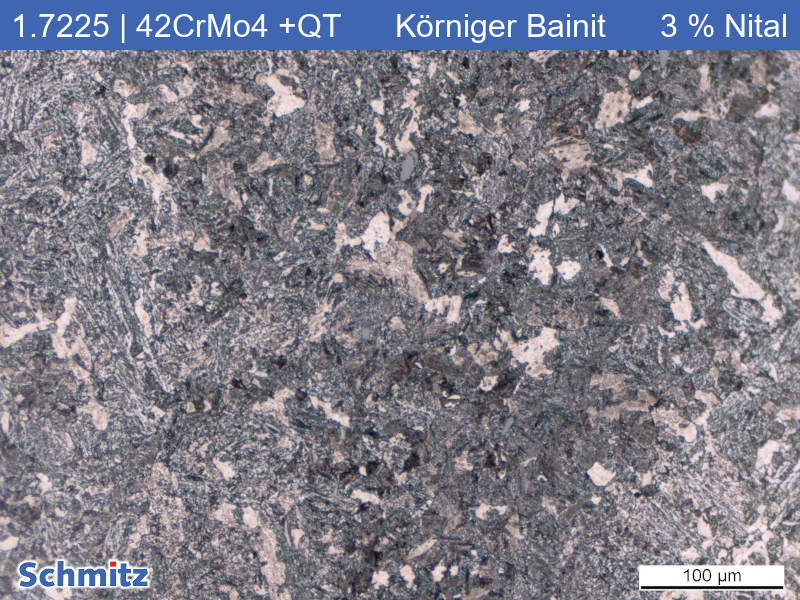

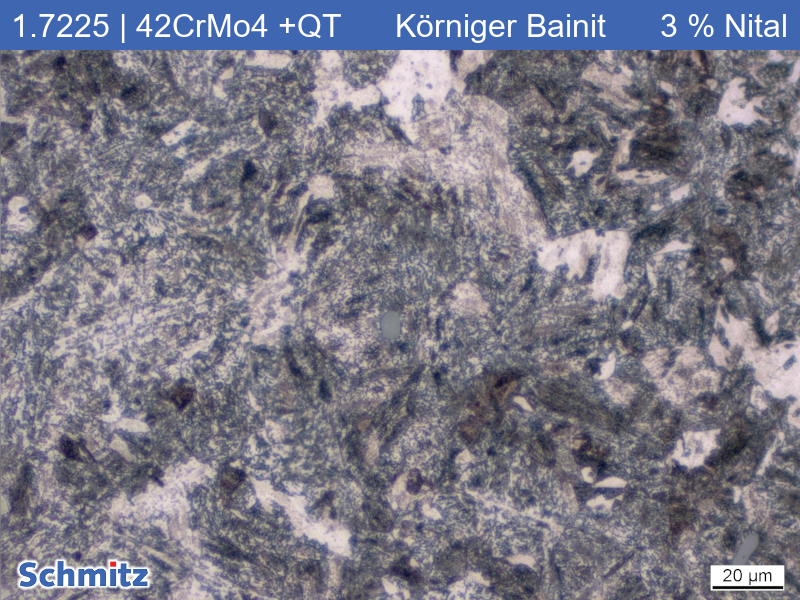

- körniger oberer Bainit (dunkel): 272 +- 11 HV 0,5

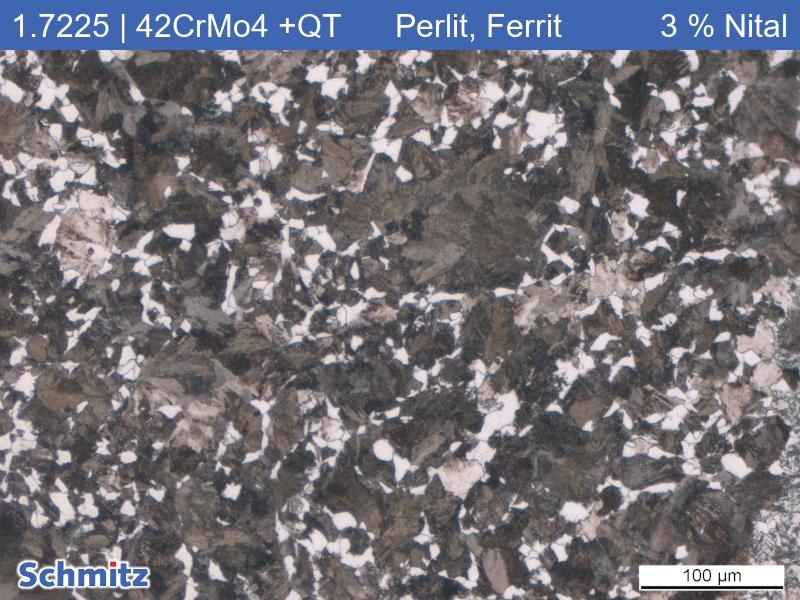

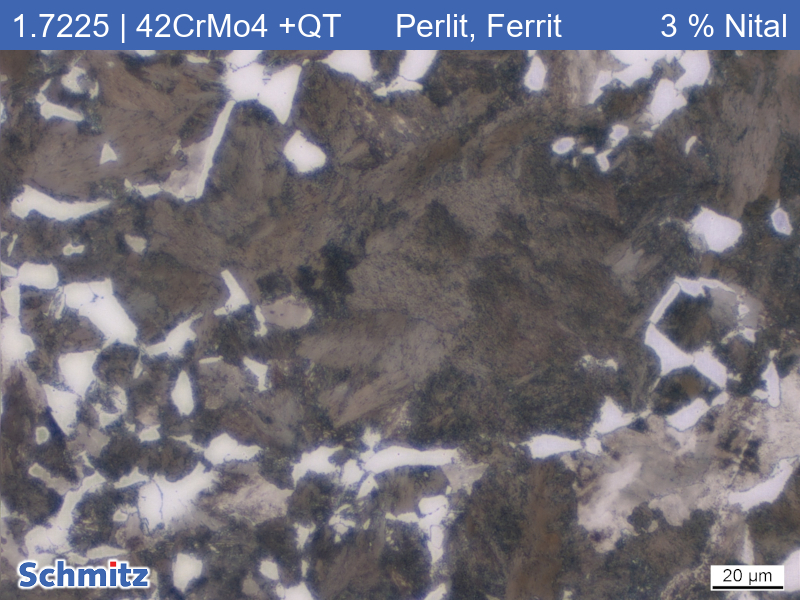

- feinststreifiger Perlit + Ferrit: 251 +- 13 HV 0,5
- (reines Troostit-Korn: 184 HV 0,3)
