1.2067 | 102Cr6 +QO +T Unterhitzt gehärtet und angelassen (Abschreckmittel: Öl)

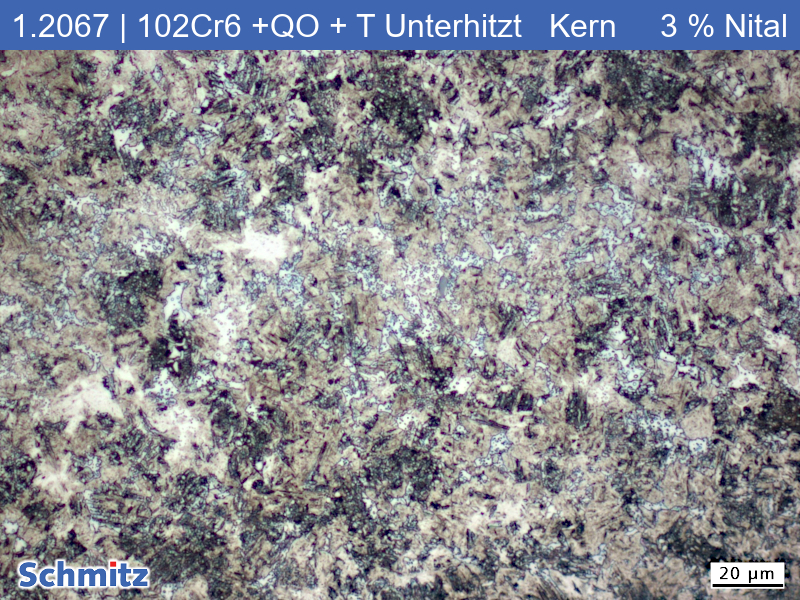

Dieser übereutektoide Stahl (Stangenmaterial mit ⌀ = 16 mm) wurde 30 min bei 740 °C austenitisiert, in Öl abgeschreckt und anschließend bei 180 °C 2 Stunden lang angelassen. Die Austenitisierungstemperatur war zu niedrig (Soll: 830 – 850 °C). Das Gefüge besteht aus angelassenem (kubischen) Martensit, Perlit sowie Ferrit mit eingeformten Zementit und Chromcarbiden (Weichglühgefüge). Teilweise lassen sich auch im Martensit noch (ehemalige) Zementitlamellen des Perlits erahnen (lamellare Untergrundstruktur; siehe Kreismarkierung auf dem letzten Bild). Es wurde also nicht vollständig austenitisiert (nur zu ca. 95 %; aufgrund zu geringer Temperatur), es ist keine Durchhärtung bis zum Kern erfolgt. Falls die  Austenitisierung korrekt abeglaufen wäre, und der Fehler in der Abschreckgeschwindigkeit läge, müsste das Gefüge vollständig aus Bainit und/oder Perlit bestehen.
