1.1274 | C100S +QW +T Gehärtet und angelassen (Abschreckmittel: Wasser)

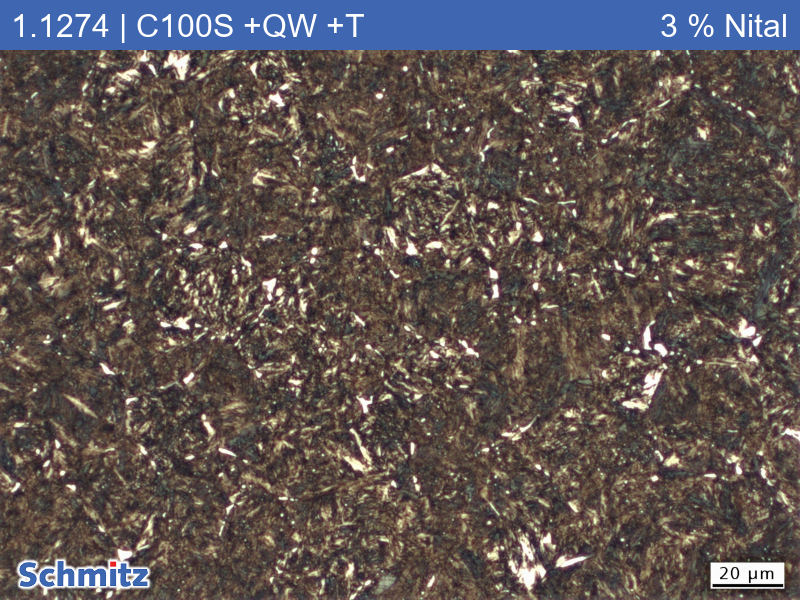

Dieser übereutektoide Stahl (Blechmaterial mit Querschnitt = 2 x 30 mm) mit 0,98 % Kohlenstoff (gemessen mit OES; Soll: 0,95 – 1,05 %) wurde 30 min bei 810 °C austenitisiert, in Wasser abgeschreckt und anschließend bei 250 °C 2 Stunden lang angelassen. Das Gefüge besteht sowohl am Rand als auch im Kern aus Martensit und sekundärem Zementit (teilweise in Form von Doppelcarbiden).

Die Kernhärte liegt im Mittel bei 693 HV5.
