1.2067 | 102Cr6 +QW +T Auf Zementitnetzwerk geglüht, überhitzt gehärtet und angelassen
| Numerische Bezeichnung | 1.2067 | 1.3505 | SAE52100 | AMS6440 |
|---|---|
| Chemische Bezeichnung | 102Cr6 | 100Cr6 |
| Zustand | +QW +T Auf Zementitnetzwerk geglüht, überhitzt gehärtet und angelassen |
| Ätzung | 3% Nital |
Dieser übereutektoide Stahl (Stangenmaterial mit ⌀ = 16 mm) wurde zunächst auf Zementitnetzwerk geglüht (Ausgangszustand: siehe Fallbeispiel 13-10) und im Anschluss 30 min bei 950 °C austenitisiert, in Öl abgeschreckt und abschließend bei 180 °C 2 Stunden lang angelassen.
Die Austenitiserungstemperatur lag oberhalb der für diesen Werkstoff vorgesehenen Temperatur (830 – 850 °C), er wurde also überhitzt gehärtet.

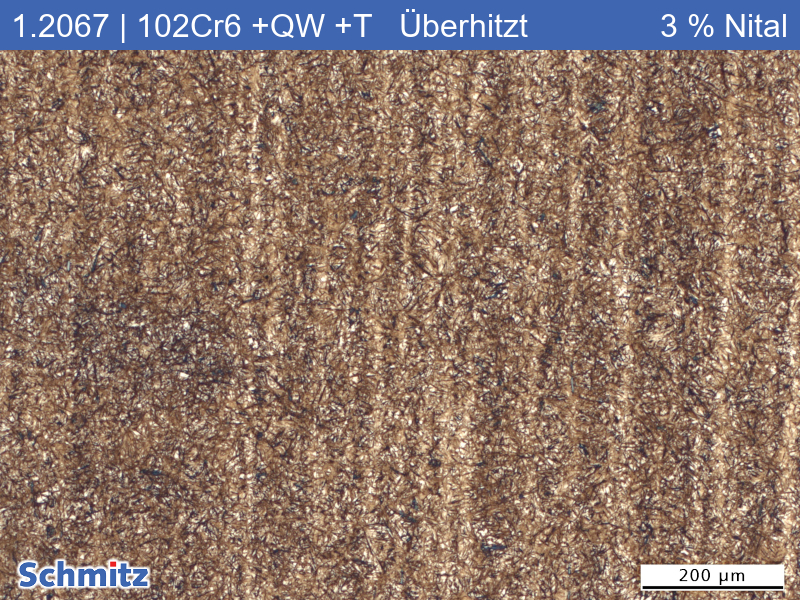

Das Gefüge besteht aus grobnadeligem, angelassenem Martensit und Restaustenit.
Die Kernhärte liegt bei 711 ± 4 HV1.
Zustand:
- 950 °C / 60 min / Ofen
- 950 °C / 30 min / Öl – 180 °C / 2 h / Luft
