1.7225 | 42CrMo4 +QW +T Gehärtet und angelassen (Abschreckmittel: Wasser)

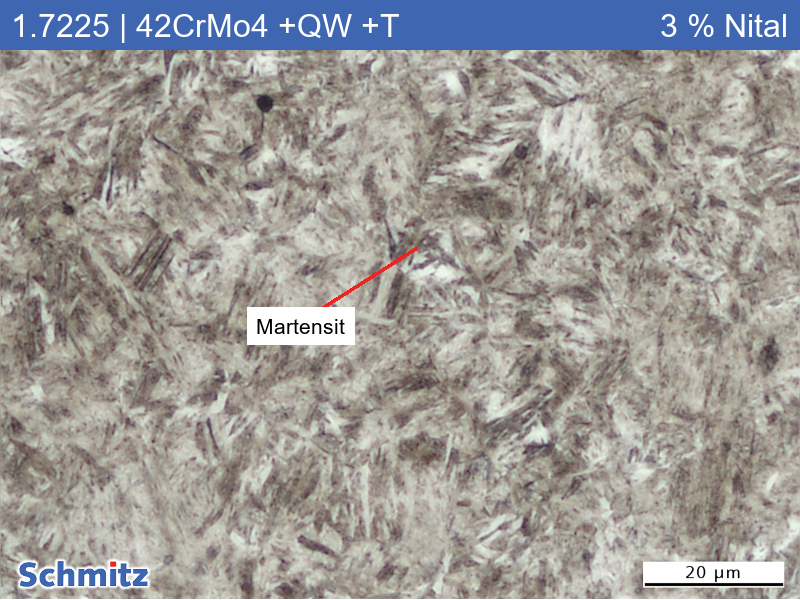

Dieser untereutektoide Vergütungsstahl (Stangenmaterial mit ⌀ = 28 mm) mit 0,38 % Kohlenstoff (gemessen mit OES; Soll: 0,38 – 0,45 %) wurde 30 min bei 850 °C austenitisiert, in Wasser abgeschreckt und anschließend bei 250 °C 2 Stunden lang angelassen. Die Austenitiserungstemperatur liegt im für diesen Werkstoff korrekten Bereich (820 – 880 °C), aufgrund des niedrigen Kohlenstoffgehaltes ist ein Glühen im oberen Bereich der Temperaturspanne sinnvoll.  Das Gefüge besteht sowohl im Rand als auch im Kern vollständig aus angelassenem (kubischem) Martensit. Die  Legierungselemente Chrom (OES: 1,03 %) und Molybdän (0,21 %) sorgen dafür, dass dieser Stahl vollständig durchhärten kann (durch Behinderung der C-Diffusion).
