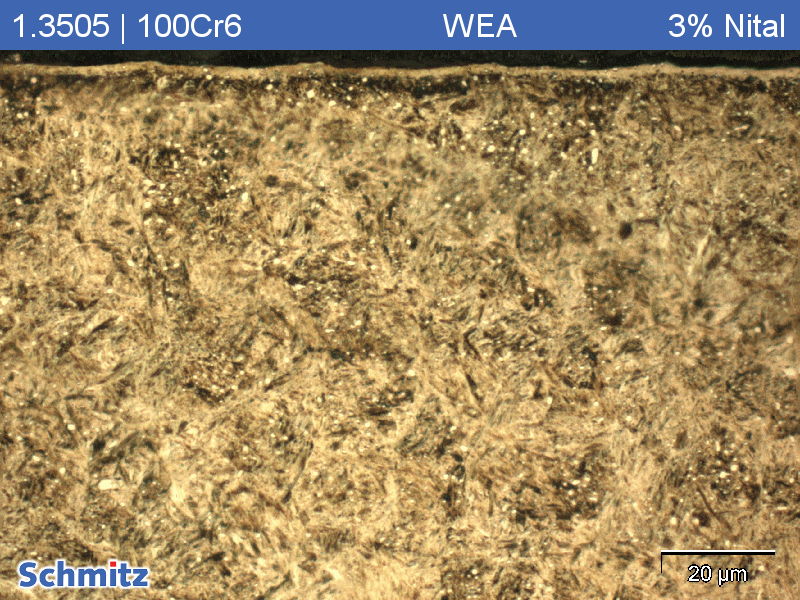

WEA White Etching Area

Diese nicht anätzbaren weißen Schichten bestehen aus tetragonalem (also nicht angelassenem) Martensit und werden auch als Schleifbrand bezeichnet. Diese Zonen treten auch bei Wälzlagern auf, gerne in unmittelbarer Nähe von oxidischen Einschlüssen. Ursachen für diese Zone können sein: Schleifbrand, zu hohe Flächenpressung, durchrutschender Lagersitz, aneinanderscheuerndes Drahtseil.

Weiße Zonen entstehen auch bei der Drahterosion. Durch das Wegschmelzen des Materials findet in der Randzone eine Selbstabschreckung statt. Auch bei Titan findet eine Randzonenänderung statt (Link).
