1.0535 | C55 +N Normalgeglüht bei 850 °C (Ofenabkühlung)
| Numerische Bezeichnung | 1.0535 |
|---|---|
| Chemische Bezeichnung | C55 |
| Zustand | Normalgeglüht bei 850 °C (Ofenabkühlung) |
| Ätzung | 3% Nital |

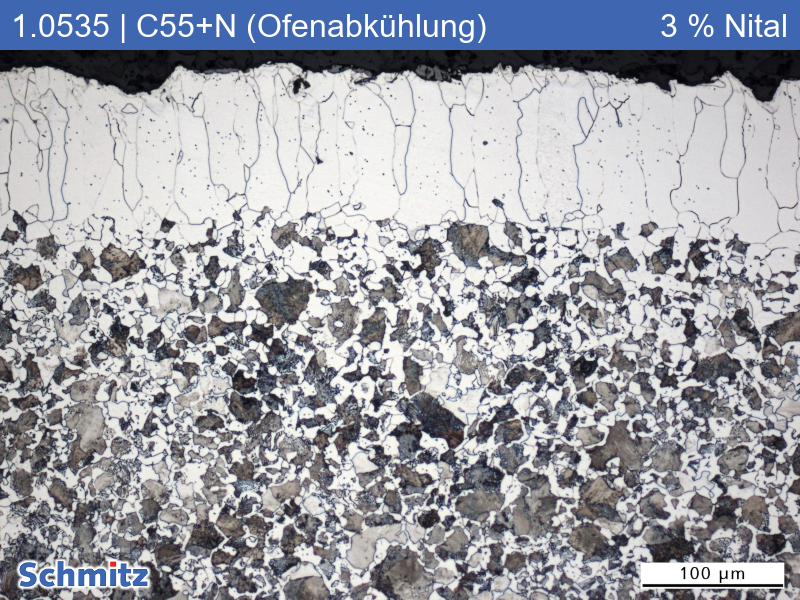

Dieser untereutektoide Stahl (Stangenmaterial mit ⌀ = 27 mm) mit 0,5 % Kohlenstoff (gemessen mit OES; Soll: 0,52 – 0,6 %) wurde bei 850 °C normalgeglüht und anschließend langsam im Ofen abgekühlt. Das Gefüge besteht, typisch für diesen Werkstoff und Wärmebehandlungszustand, aus Ferrit und fein- und feinststreifigem Perlit. Die Randschicht zeigt eine Randentkohlung von ca. 150 µm. Die Kernhärte liegt im Mittel bei 203 HV5.
