1.2210 | 115CrV3 +QO +T Gehärtet und angelassen (Abschreckmittel: Wasser)
| Numerische Bezeichnung | 1.2210 |
|---|---|
| Chemische Bezeichnung | 115CrV3 |
| Zustand | +QO +T Gehärtet und angelassen (Abschreckmittel: Wasser) |
| Ätzung | 3% Nital |
ieser übereutektoide Stahl (Stangenmaterial mit ⌀ = 30 mm) mit 1,28 % Kohlenstoff (gemessen mit OES; Soll: 1,1 – 1,25 %) wurde 30 min bei 810 °C austenitisiert, in Wasser abgeschreckt und anschließend bei 250 °C 2 Stunden lang angelassen.
Beim 115CrV3 handelt es sich um einen Schalenhärter. Die kritische Abkühlgeschwindigkeit wurde im Vergleich zur Ölabschreckung am Rand erreicht. Der steile Härteabfall beginnt bei ca. 4 mm Tiefe.

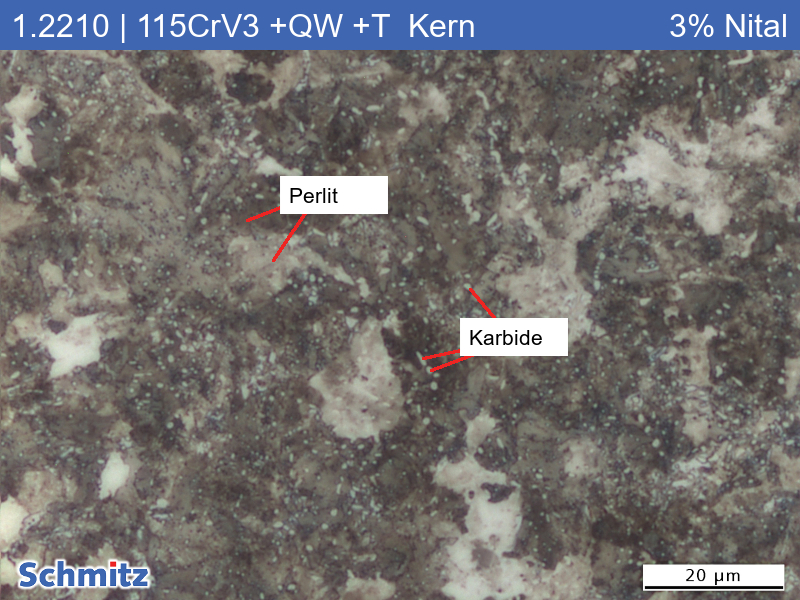

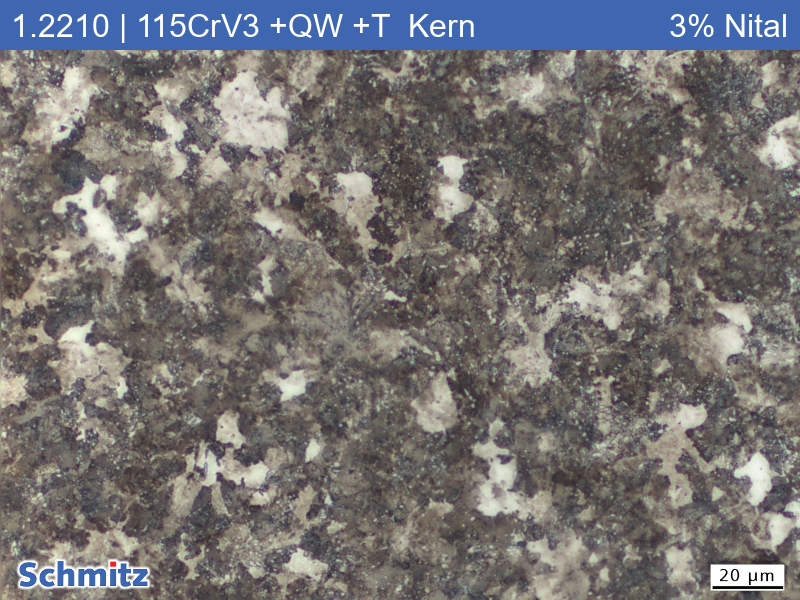

Am Rand beträgt die Härte 737 HV5 und in 11,5 mm Tiefe 392 HV5. Im Randbereich liegt angelassener Martensit und in 11,5 mm Tiefe ein rein perlitisches Gefühe jeweils mit kugeligen Karbiden vor.
