1.2067 | 102Cr6 +QW +T Gehärtet und angelassen (Anlasstemperatur: 210 °C)

Dieser übereutektoide Stahl (Stangenmaterial mit ⌀ = 16 mm) wurde 30 min bei 840 °C austenitisiert, in Öl abgeschreckt und anschließend bei 210 °C 2 Stunden lang angelassen.

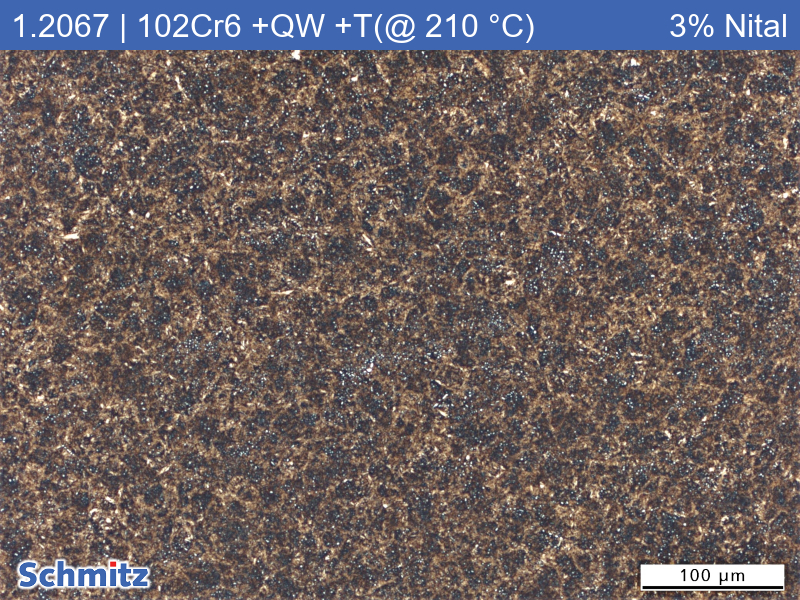

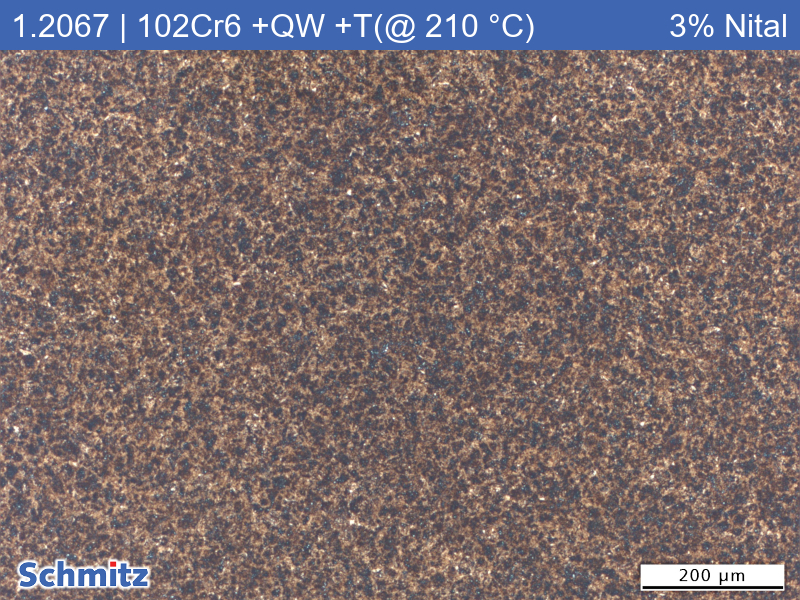

Da es sich beim 102Cr6 um einen durchhärtenden Stahl handelt, gibt es im Gefüge keinen Unterschied zwischen Rand und Kern. In der martensitischen Matrix liegen einige hell leuchtende Karbidausscheidungen vor.

Die Kernhärte liegt im Mittel bei 727 HV1.
